LJH-03系列油罐自动脱水器

首页 > 产品展示 > LJH-03系列油罐自动脱水器

LJH-03系列油罐自动脱水器


LJH-03系列油罐自动脱水器


一、基本原理:


LJH-03系列脱水器主要用于原油、污油、重油等油罐的自动脱水。也可以用于轻质油罐、压力罐的自动脱水。


脱水器上的传感器采用“液柱谐振”原理,能定性地检测水中油含量,根据油含量的大小控制阀门的开关和开度,实现自动脱水。


任何一个传感器检测到水中油含量超标时,立即关闭脱水阀;


传感器再次检测到水中油含量达到排放标准时,再次开启脱水阀。阀门的开度以关阀前的开度为基准,按一定的算法,计算出合适的阀门开度,保证以最快速度脱水。


油罐脱水的技术,关键不在于检测水,而是检测油,是要保证在脱水的过程中不跑油,传感器必须是对油敏感,而不是对水敏感。


WXDF-01传感器采用液柱谐振的原理,能检测水中油含量的微弱变化,为脱水器提供准确的控制依据。


其它的原理,如微波、超声波、阻抗容抗等,都是对水敏感,只能检测有水界面,不能检测水中的微量含油。


二、主要特点:


1、采用流线型管道式结构:
(1)不需要二次沉降,脱水速度快;

(2)杂质、油泥不会在脱水器底部沉积,不需要定期清理;

(3)最大程度的保证层流,避免湍流,便于快速脱水;

(4)体积小,重量轻,便于安装。


2、采用液柱谐振式传感器检测水中含油量

(1)传感器对水中的微量油敏感,不需要检测油水界面,可以用管道式结构,保证了脱水器的正常工作,不会出现跑油事故;

(2)传感器具有自清洗功能,为免维护提供了保障;

(3)传感器是在谐振状态下脱水器脱水。传感器处于故障状态时,没有谐振信号,脱水器不脱水,不会因为传感器故障导致跑油。


3、采用调节球阀控制脱水:

(1)脱水阀采用调节球阀控制脱水,能根据水量的大小自动控制阀门开度,一直保持最大脱水速度,不会导致湍流影响脱水速度;

(2)硬质密封的球阀具有良好的切断性能,不会因卡死而跑油。


4、采用自力式温控阀控制温度

(1)可防止脱水器因超温引起的沸腾,导致结焦。

(2)可有效减轻高温引起结晶盐在脱水器底部的沉积结板。


5、现场液晶显示

(1)在现场可直接观察到脱水器的工作状态和参数;

(2)在现场用遥控器可直接调整工作参数。


6、全自动化

(1)脱水器安装在直排口或虹吸口上,都可以实现全自动脱水,不需要人工干预。

(2)脱水器的工作参数可以通讯方式上传到操作室。


三、技术参数

电源电压:24VDC/15W,220VAC(380VAC)/60W(使用电动调节阀时)。

加热蒸汽:0.3MPa~1.0MPa。 压缩空气:0.4MPa~1.0MPa(使用气动阀门时)。

防爆标志:ExdⅡBT6 Gb,ExibIICT5 Gb。 防护等级:IP65。 输出:a、Modbus/RS-485通讯;b、现场中文液晶显示。

工作方式:全自动全天候连续运行。 环境温度:-40℃~70℃。 脱水能力:0~30吨/小时。 安装场所:无强烈振动的室内或室外


四、脱水器的选型:



型号说明: 脱水器:LJH表示是广州天禾公司的脱水器产品。

第三代:03是在01、02系列脱水器经过改进提高后的产品。


传感器:表示适用介质的传感器类型(A、B、C)和数量(1、2)。

A:用于重油脱水,包括原油、重污油、焦化污油、燃料油、蜡油等;

B:用于轻油脱水,包括轻质成品油、轻污油等

C:用于压力容器罐的脱水,包括液化气、丙烯等。

如:A2表示脱水器配置2个用于重油罐脱水的传感器。


脱水阀

控制脱水所用的阀门类型和阀门的口径。

阀门类型包括DC(电磁开关阀)、QD(气动调节阀)、DD(电动调节阀)、TP(调频泵) 阀门口径为DN20~50。

如:DD40表示DN40电动调节阀。


主体材料:脱水器的主体材料,如304、321、316、316L、A3等

结构:脱水器的结构有两种,普通型和直尾型。Z为直尾结构,缺省为普通型。

远程通讯:C表示脱水器有远程通讯功能,缺省为无通讯功能。

蒸汽加热:H表示有蒸汽加热和温度控制功能,F表示伴热,E表示电伴热。缺省时,无此功能。

回油泵:B表示油罐为虹吸口结构,需要安装回油泵。缺省时,无此配置。

流量计:L表示脱水器可以对脱水量进行计量。缺省时,无此功能。

脱水口:油罐脱水口的规格,包括口径和压力等级。

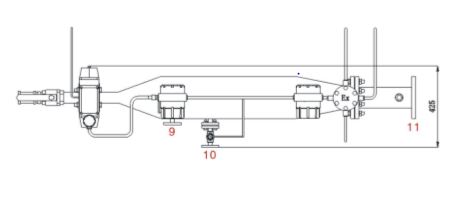

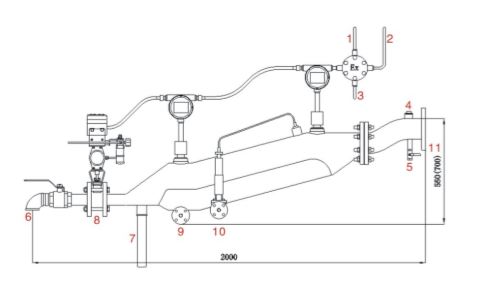

脱水器的外形尺寸


五、LJH-03脱水器的安全保证措施


LJH-03自动脱水器采用了多种措施,防止出现跑油事故:


1、传感器对水中的微量含油敏感,在连续脱水的过程中,能实现快速检测,可有效的防止出现“跑油”事故。


2、脱水器安装了两个传感器,两个传感器都检测到水时(含油量低于设定下限),才打开脱水阀。脱水过程中,有任何一个传感器检测到油(含油量高于设定上限),则关阀停止脱水。即使有其中一个因故障失灵,另外一个传感器也会及时关闭阀门,防止跑油。


3、在硬件电路部分,设计了独立于控制电路之外的单独的“看门狗”电路,当系统出现死机时,能保证系统自动恢复正常。


4、特殊设计的阀门驱动电路,保证在控制系统死机、“看门狗”失灵的情况下,也能自动关闭阀门,防止跑油。


5、脱水阀采用单电控、单作用的气动阀门,停电或停气时,阀门都将自动关闭,防止跑油。


6、WXDF-01型油水检测控制器的软件是经过多次优化设计、改进、严格测试和长期考验过的,具有很强的抗干扰能力和极高的可靠性。 因此,只有在传感器工作正常检测到水、电源、气源都正常的情况下,才可能打开阀门脱水,从多个渠道保证了脱水的安全,避免事故的发生。
